Επισκόπηση

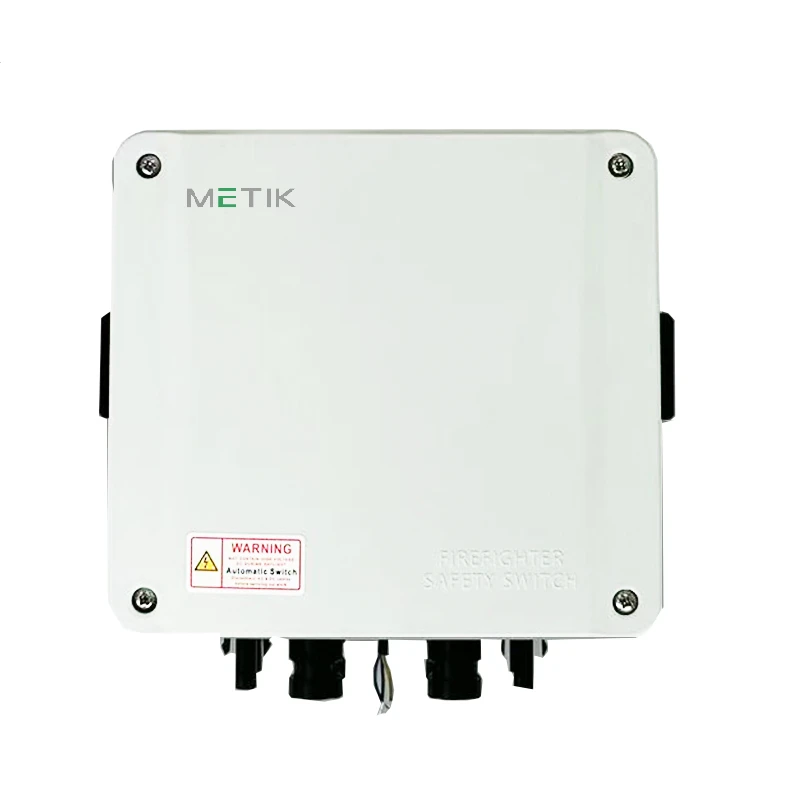

Το Fireman Switch είναι ένας εξειδικευμένος-προσομοιωτής αποσύνδεσης DC βαρέως τύπου που είναι εγκατεστημένος κοντά στην ηλιακή συστοιχία στον τελευταίο όροφο. Ο πρωταρχικός του σκοπός είναι να παρέχει αυτόματη ή χειροκίνητη ηλεκτρική απομόνωση σωλήνων συνεχούς ρεύματος υψηλής τάσης (DC) που διασχίζουν ένα κτίριο σε περίπτωση έκτακτης ανάγκης.
Τεχνικές Προδιαγραφές
|
Παράμετρος |
Προσδιορισμός |
|
Μέγιστη τάση συστήματος |
1000V / 1500V DC |
|
Ονομαστικό Λειτουργικό Ρεύμα |
16A / 32A / 40A / 55A |
|
Διαμόρφωση πόλων |
2P / 4P / 4B (υποστήριξη διπλού MPPT) |
|
Μόνωση & Βαθμολογία υπέρτασης |
Uimp 8kV |
|
Μηχανική διάρκεια ζωής |
>10.000 επεμβάσεις |
|
Ηλεκτρική Αντοχή |
>1.500 πλήρεις-κύκλοι αποσύνδεσης φορτίου |
|
Έλεγχος τροφοδοσίας |
100–240 V AC, 50/60 Hz |
Βασικά Χαρακτηριστικά
Εξάλειψη μαγνητικού τόξου:Οι κατοχυρωμένοι με δίπλωμα ευρεσιτεχνίας μαγνητικό τόξο-θάλαμοι πυρόσβεσης καταστέλλουν τόξα συνεχούς ρεύματος σύμφωνα με το IEC 60947-3 κατηγορίες χρήσης, μειώνοντας τη διάβρωση επαφής για τη διατήρηση μακροπρόθεσμων σημείων αναφοράς αντίστασης επαφής.
Δομική ακεραιότητα υψηλής-Θερμοκρασίας:Το περίβλημα από πολυανθρακικό διατηρεί ονομαστική μηχανική παραμόρφωση και αντοχή σε κρούση κάτω από την ηλιακή ακτινοβολία ταράτσας έως και όριο περιβάλλοντος 85 μοιρών.
Μηχανική ενεργοποίηση με ελατήριο-:Το ελατήριο αποθήκευσης που κινείται με κινητήρα-απελευθερώνεται μηχανικά εντός 150 ms κατά την απώλεια ισχύος ελέγχου εναλλασσόμενου ρεύματος, εκτελώντας φυσική απομόνωση συνεχούς ρεύματος για την εκπλήρωση εντολών απομακρυσμένου γρήγορου τερματισμού λειτουργίας.
IP66 σφραγισμένο περίβλημα με ενσωματωμένο εξαερισμό:Περίβλημα σταθεροποιημένο με υπεριώδη ακτινοβολία- εξοπλισμένο με βαλβίδα μεμβράνης εξισορρόπησης πίεσης{{1} για την εξάλειψη της εσωτερικής συμπύκνωσης από τις ημερήσιες διακυμάνσεις της θερμοκρασίας χωρίς να διακυβεύεται η προστασία εισόδου IP66.
Ακρίβεια κατασκευής
Αυτοματοποιημένη Συναρμολόγηση & Ποιοτικός Έλεγχος
Οι γραμμές παραγωγής χρησιμοποιούν αυτοματοποιημένους σταθμούς στερέωσης ροπής-με ψηφιακή καταγραφή για να εξασφαλίσουν ομοιόμορφη δύναμη σύσφιξης σε όλους τους δομικούς αρμούς.
Επαλήθευση εισόδου και ερμητικότητας
Κάθε μεμονωμένη μονάδα υποβάλλεται σε αυτοματοποιημένη δοκιμή πτώσης πίεσης-για επαλήθευση της ακεραιότητας σφράγισης IP66 πριν από την τελική συσκευασία.
Τακτική διηλεκτρική δοκιμή
Όλες οι μονάδες περνούν από αυτοματοποιημένη οπτική επιθεώρηση (AOI) για ηλεκτρονικά ελέγχου, ακολουθούμενη από δοκιμή μόνωσης AC 3,5 kV για την επαλήθευση των δυνατοτήτων αντοχής του διηλεκτρικού.
AQL 0.4 Έλεγχος & Περιβαλλοντικές Δοκιμές
Urna condimentum mattis pellentesque nibh. Ακέραιος βιογραφικός αριθμός justo eget magna.
Εμπορικοί Όροι
Επιλογές MOQ & OEM:Η ελάχιστη ποσότητα παραγγελίας είναι 200 μονάδες για τυπικά μοντέλα. Τα προσαρμοσμένα πρωτόκολλα επωνυμίας και διαμόρφωσης OEM απαιτούν τουλάχιστον 1.000 μονάδες.
Συσκευασία ISTA-3A & ISPM-15:Αποστέλλεται σε κυματοειδές χαρτοκιβώτια διπλού-τοίχου 5-στρώσεων με προσαρμοσμένα-χυτευμένα ένθετα αφρού HDPE, παλετοποιημένα σε θερμικά επεξεργασμένες, υποκαπνισμένες ξύλινες παλέτες.
Βελτιστοποίηση κοντέινερ:Ένα τυπικό εμπορευματοκιβώτιο 20GP φιλοξενεί έως και 5.400 συσκευασμένες μονάδες, βελτιστοποιώντας την απόδοση όγκου και μειώνοντας το κόστος θαλάσσιων μεταφορών ανά μονάδα-.
Χρόνος παράδοσης:Ολοκλήρωση της πρώτης παρτίδας εντός 25 εργάσιμων ημερών μετά την-κατάθεση. επαναλαμβανόμενες γενικές παραγγελίες συμβολαίου που αποστέλλονται εντός 10 εργάσιμων ημερών.
Υποστήριξη Incoterms:Διατίθενται όροι παράδοσης FOB, CIF και DDP.
Υποστήριξη μετά τις πωλήσεις
5-ετής Λειτουργική Εγγύηση:Καλύπτει 100% αντικατάσταση για μηχανικές ή ηλεκτρικές λειτουργικές βλάβες κάτω από τυπικές παραμέτρους λειτουργίας.
24ωρη τεχνική SLA:Τα ερωτήματα σχετικά με τη μηχανική και τη συμβατότητα δικτύου-λαμβάνουν επίσημη τεχνική απάντηση από την ομάδα Ε&Α εντός 24 ωρών.
Δείγματα Μηχανικής Αξιολόγησης:Διαθέσιμες μονάδες αξιολόγησης για εργαστηριακή πιστοποίηση και δοκιμή συμβατότητας-μετατροπέων.
Διαθεσιμότητα ανταλλακτικών 15 ετών:Εγγυημένη συνεχής προμήθεια ακριβούς μηχανικής μορφής-εξαρτημάτων συντελεστών και εσωτερικών ανταλλακτικών μετά την-αγορά.
Πρωτόκολλο εκ των προτέρων αντικατάστασης:Μετά την επαλήθευση ενός συμβάντος σειριακού ελαττώματος (που υπερβαίνει το ποσοστό αστοχίας πεδίου 0,1%), οι μονάδες αντικατάστασης μεταφέρονται αμέσως με αέρα-για να ελαχιστοποιηθεί ο χρόνος διακοπής λειτουργίας του ιστότοπου.
FAQ
Ε: Με ποιες διεθνείς πιστοποιήσεις ασφάλειας συμμορφώνεται το Fireman Switch;
A: Ο διακόπτης πυροσβέστης έχει σχεδιαστεί και δοκιμαστεί σύμφωνα με το IEC 60947-3 κατηγορία χρήσης DC για εφαρμογές αποσύνδεσης φωτοβολταϊκών, καλύπτοντας ονομαστικές τάσεις έως 1000V DC και 1500V DC. Η τεκμηρίωση της σήμανσης CE και οι αναφορές δοκιμών τύπου τρίτων-που επαληθεύουν τον βαθμό παλμού υπέρτασης 8 kV και την προστασία εισόδου IP66 είναι διαθέσιμα για λήψη κατά την εγγραφή του έργου.
Ε: Μπορεί αυτός ο διακόπτης να ενσωματωθεί σε υπάρχοντα συστήματα ηλιακών μετατροπέων;
Α: Ναι. Ο διακόπτης υποστηρίζει διαμορφώσεις πόλων 2P και 4P με δυνατότητα διπλής εισόδου MPPT, καθιστώντας τον συμβατό με τις περισσότερες αρχιτεκτονικές μετατροπέων στοιχειοσειρών από κατασκευαστές όπως SMA, Huawei και Fronius στις κατηγορίες συστημάτων 1000V DC και 1500V DC.
Ε: Πώς επαληθεύεται η καταστολή τόξου υπό πραγματικές συνθήκες λειτουργίας;
Α: Η καταστολή τόξου επικυρώνεται μέσω δοκιμών αντοχής IEC 60947-3 σε ονομαστικό ρεύμα (16A έως 55A) και τάση φορτίου πλήρους συνεχούς ρεύματος, επιβεβαιώνοντας ότι οι πατενταρισμένοι θάλαμοι πυρόσβεσης μαγνητικού τόξου-πέτυχαν την απαιτούμενη Μεγαλύτερη ή ίση με 1.500 συγκεκριμένες αντίσταση αποσύνδεσης με πλήρη επαφή.
Ε: Τι συμβαίνει εάν το τροφοδοτικό ελέγχου αποτύχει;
Α: Όταν χάνεται η ισχύς ελέγχου εναλλασσόμενου ρεύματος (100–240 V), ο μηχανικός ενεργοποιητής-με ελατήριο απελευθερώνεται εντός 150 ms και ανοίγει φυσικά τις επαφές συνεχούς ρεύματος χωρίς καμία ηλεκτρονική εντολή-ένας ασφαλής σχεδιασμός αστοχίας-που πληροί το άρθρο 690.12 του NEC 2017 σε ταχεία διακοπή λειτουργίας.
Ε: Πώς διασφαλίζεται η μακροπρόθεσμη αξιοπιστία-σε όλες τις παρτίδες παραγωγής;
Α: Κάθε παρτίδα παραγωγής ελέγχεται σύμφωνα με τα πρότυπα ISO 2859-1 AQL 0.4, με τυχαία δείγματα που υποβάλλονται σε θερμικό κύκλο από -40 βαθμούς έως +85 βαθμούς και αυτοματοποιημένες δοκιμές αντοχής AC 3,5 kV στο 100% των μονάδων.
Ε: Είναι ο διακόπτης κατάλληλος για ακραία περιβάλλοντα ταράτσας;
Α: Ναι. Το στεγανοποιημένο περίβλημα από πολυανθρακικό IP66-αντέχει σε συνεχείς θερμοκρασίες περιβάλλοντος έως και 85 βαθμούς υπό άμεση ηλιακή ακτινοβολία και η ενσωματωμένη βαλβίδα μεμβράνης εξισορρόπησης πίεσης αποτρέπει την εσωτερική συμπύκνωση από τις καθημερινές αλλαγές θερμοκρασίας χωρίς να διακυβεύεται η προστασία εισόδου.
Ε: Τι είδους συντήρηση απαιτείται μετά την εγκατάσταση;
Α: Δεν απαιτείται εσωτερική συντήρηση. Η μόνη συνιστώμενη συντήρηση είναι μια ετήσια οπτική επιθεώρηση της ροπής του ακροδέκτη (σφίξιμο στα καθορισμένα 2,5 Nm σύμφωνα με το εγχειρίδιο εγκατάστασης) και μια λειτουργική δοκιμή του σήματος απομακρυσμένου ταξιδιού για επιβεβαίωση ενεργοποίησης 150 ms.
Ε: Μπορεί η συσκευή να χρησιμοποιηθεί σε φωτοβολταϊκά συστήματα συμβατά με ταχεία απενεργοποίηση;
Α: Ναι. Όταν είναι καλωδιωμένος ως εκκινητής ταχείας απενεργοποίησης σε επίπεδο συστοιχίας-και συνδέεται σε σήμα ελέγχου AC από συμβατό μετατροπέα, ο διακόπτης ικανοποιεί τις απαιτήσεις ταχείας απενεργοποίησης NEC 2017 §690.12 για συστήματα που είναι εγκατεστημένα σε ή σε κτίρια.
Ε: Πώς διασφαλίζεται η συνέπεια των προϊόντων σε μεγάλες παραγγελίες;
Α: Για μεγάλες παραγγελίες, οι έλεγχοι παρτίδων AQL 0.4 παρέχουν στατιστικά ισχυρή δειγματοληψία-σε αυτό το επίπεδο αποδοχής, μια παρτίδα 5.000 μονάδων θα απαιτούσε μηδενικά ελαττώματα σε ένα δείγμα 200 μονάδων για να περάσει, διασφαλίζοντας πολύ υψηλή εξερχόμενη ποιότητα.
Ε: Ποια είναι τα κύρια σενάρια αστοχίας που έχει σχεδιαστεί να αποτρέπει το σύστημα;
Α: Τα τρία κύρια σενάρια αστοχίας στα οποία αναφέρεται ο σχεδιασμός είναι η συγκόλληση με επαφή υπό υψηλό ρεύμα εισόδου συνεχούς ρεύματος, το ανεξέλεγκτο τόξο κατά την αποσύνδεση-ζωντανού φορτίου και η ατελής απομόνωση που προκαλείται από αστοχία του κυκλώματος ελέγχου.
